【AUTOSAR】SOME/IP Service Discovery Protocol Specification（R22-11）を読んでみる

[PRS_SOMEIPSD_00351]

FindServeiceのフィールド設定について
これはパケットを見よう

[PRS_SOMEIPSD_00528]・[PRS_SOMEIPSD_00529]

FindServiceにはIP EndPointOptionを含めないし、含んでいた場合も無視する

[PRS_SOMEIPSD_00839]

サーバ側が Initial Wait Phaseの場合受信したFindServiceは無視する
Initial Wait Phaseについてはこの後解説があるはず

Offer Service Entry

[PRS_SOMEIPSD_00355]〜[PRS_SOMEIPSD_00827]

ara::com仕様書で書かれていたものと同様なので飛ばす
OfferServiceにはIPEndPointOptionが含まれる
UDPの場合、クライアントはこのIPに向けてSubscribeを出す
OfferServiceのTTLを0xFFFFFFにすると再起動されるまで有効となる。一方0x000000にするとStopOfferServiceとなる

5.1.2.6 Endpoint Handling for Services and Events

[PRS_SOMEIPSD_00476]

EndPointが静的にManifestに定義されていたとしても、実際にOfferServiceで送られてきたEndPointが異なった場合は上書きする

[PRS_SOMEIPSD_00360]

OfferServiceに含まれるEndPointからEventは送信される。かつ、クライアントはメソッドのReqを送る

[PRS_SOMEIPSD_00361]

EndPointがUDPの場合、そのままSOME/IP通信に使われる

[PRS_SOMEIPSD_00362]

TCPの場合、クライアントは３ウェイハンドシェイクをする

[PRS_SOMEIPSD_00801]

サービスはUDPとTCPの両方を同時に使用できる
EventはUDP、MethodはTCPとか

[PRS_SOMEIPSD_00802]

どのメッセージでUDP or TCPを使うかは明示的に設定する必要がある
ManifestにEvent、Methodごとに記載する必要がある

....

[PRS_SOMEIPSD_00481]

ServiceInstanceを分ける場合は、Endpointを分けることで識別する必要

Eventgroup Endpoints

[PRS_SOMEIPSD_00484]

Subscribe Eventgroup メッセージに含まれるEndPointへサーバはイベントを送信する
EventをTCPで送信する場合は、クライアントがSubscribe Eventgroup メッセージ送信前にTCPコネクションを貼り、このコネクション上でEventを送信する

[PRS_SOMEIPSD_00487]

初期イベントは必ずunicastで送られる必要がある
Initial Eventってなんだ？

[PRS_SOMEIPSD_00488]

Subscribe Eventgroup Ackには最大１つのMulticastIPを含む必要がある

EventをMulticastで送る設定した場合に使用するMulticastIPのこと

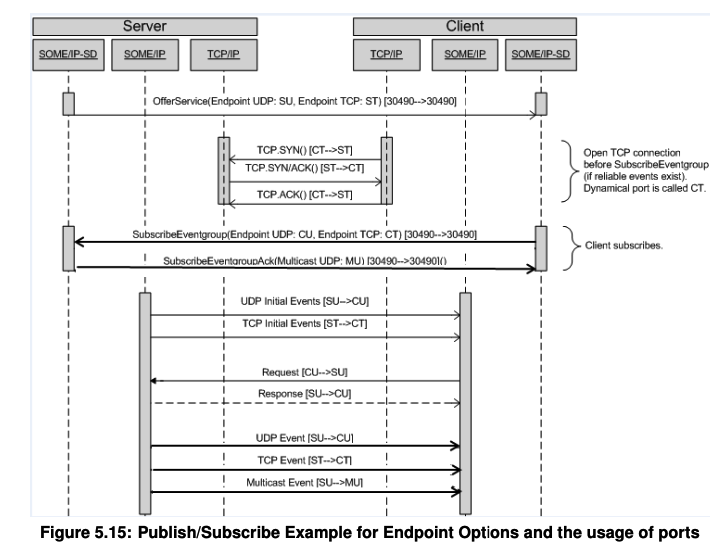

サービスディスカバリからイベント・メソッドを送るまでの流れがわかりやすく書かれている：

5.1.3 Service Discovery Messages

[PRS_SOMEIPSD_00600]

すべてのSDメッセージはSD_PORT（＝30490）へ送られる

[PRS_SOMEIPSD_00601]

SD_PORTはunicastでもMulticastでも送信元ポートとして使われる

[PRS_SOMEIPSD_00603]

すべてのSDメッセージはSD_MULTICAST_IPへ送られる

5.1.3.1 Eventgroup Entry

[PRS_SOMEIPSD_00566]

Subscribe Eventgroup Nackは必要なTCPコネクションが存在しない場合も送られる

[PRS_SOMEIPSD_00527]

TCPコネクションが必要な SubscribeEventgroupについてNACKが帰ってきた場合はクライアントはTCPコネクションを再チェックして、TCPコネクションを貼り直す
NACKを受け取るとTCPコネクションが切れることになる

5.1.4 Service Discovery Communication Behavior

[PRS_SOMEIPSD_00800]

SDのメッセージをなるべく減らすため、メッセージはなるべくまとめて送るべき
OfferやSubscribeEventgroupAck を同じメッセージに含めて送信できる

5.1.4.1 Startup Behavior

[PRS_SOMEIPSD_00395]

SDにおいて各インスタンスは少なくとも以下３つの状態を実装する
Initial Wait Phase
Repetition Phase
Main Phase

[PRS_SOMEIPSD_00397]

クライアントサービスのインスタンスは以下の条件を満たした時、Initial Wait Phaseに入る

対応するインターフェースのリンクが Up 状態

アプリケーションからそのクライアントサービスが要求された

[PRS_SOMEIPSD_00133]

サーバサービスのインスタンスは以下の条件を満たした時、Initial Wait Phaseに入る

対応するインターフェースのリンクが Up 状態

サーバのサービスが提供可能になった

[PRS_SOMEIPSD_00399]

Initial Wait Phase に入った後、INITIAL_DELAYの時間だけ待機してから、SDメッセージを送信する

[PRS_SOMEIPSD_00400]・[PRS_SOMEIPSD_00401]

INITIAL_DELAYは最大値と最小値の範囲で記載され、その範囲からランダムの値を取る
ネットワーク負荷を下げるため

[PRS_SOMEIPSD_00404]

初回のSDメッセージを送信したら、Repetition Phaseに移行する

[PRS_SOMEIPSD_00405]

Repetition Phaseでの待機時間はREPETITIONS_BASE_DELAYに基づく

[PRS_SOMEIPSD_00406]

Repetition Phaseではメッセージ送信のたびに待機時間が倍増

[PRS_SOMEIPSD_00407]

メッセージはREPETITIONS_MAXの回数まで送信可能

[PRS_SOMEIPSD_00408]

クライアントはOfferエントリを受信したらMain Phaseへ遷移し、Findメッセージを送信しない

[PRS_SOMEIPSD_00409]

REPETITIONS_MAX = 0と設定した場合、Repetition Phaseはスキップされ、Main Phaseへ

[PRS_SOMEIPSD_00410]

Repetition Phaseの後、Main Phaseに入る

[PRS_SOMEIPSD_00411]

Main Phaseへ遷移後、CYCLIC_OFFER_DELAYだけ待機して最初のOfferエントリを送信する

[PRS_SOMEIPSD_00412]

CYCLIC_OFFER_DELAYが設定されている場合は、 Main PhaseでOfferを周期的に送信する

[PRS_SOMEIPSD_00413]

Offerメッセージを送信したら次のメッセージ送信までCYCLIC_OFFER_DELAYだけ待つ必要がある

[PRS_SOMEIPSD_00415]

Main PhaseでのFindメッセージの周期的送信は禁止されている

[PRS_SOMEIPSD_00582]

Subscribe EventGroupメッセージは周期的に送信されるOfferメッセージによってトリガーされる

これは毎回のOfferに対してSubscribeを送れということではないっぽい

5.1.4.2 Server Answer Behavior

[PRS_SOMEIPSD_00417]

以下の場合でREQUEST_RESPONSE_DELAYにもとづく遅延を入れる必要がある
Find（Multicats）受信からOffer送信まで
Offer（Multicats）受信からSubscribe送信まで

[PRS_SOMEIPSD_00419]

ユニキャストのメッセージにユニキャストで応答する場合は遅延の対象外

[PRS_SOMEIPSD_00422]

基本的な設計としては、FindServiceへの嘔吐は全てユニキャストでOffer Serviceを返答するべき

[PRS_SOMEIPSD_00423]

最適化のため、以下の振る舞いがサポートされる

Unicast Flag = 1のFindメッセージを Main Phase で受信。かつ最後の Offer 送信から CYCLIC_OFFER_DELAY の半分より短い時間であれば、ユニキャストで応答してよい

CYCLIC_OFFER_DELAYの半分以上であればMulticastで応答しても良い

[PRS_SOMEIPSD_00811]

純粋なイベントメッセージに対して初期値を要求してはいけない
